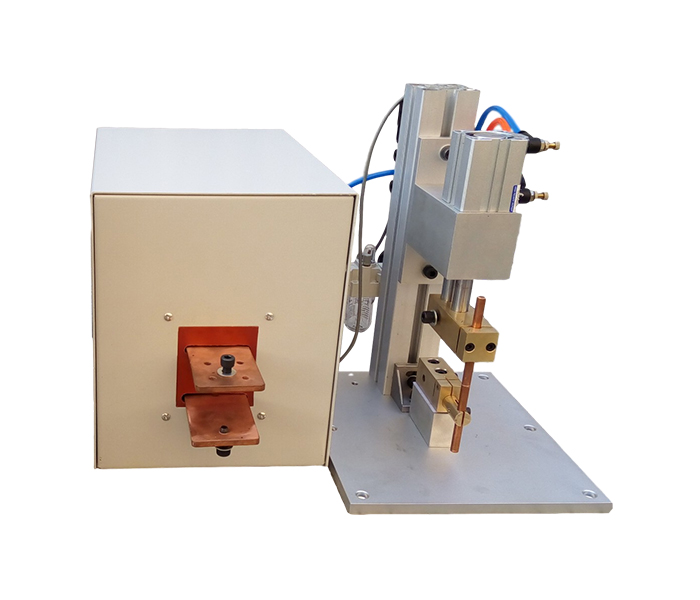

型號:YJD-15AL
◆設備原理:
逆變直流電阻點焊電源是采用IGBT逆變技術、利用兩片32位微機控制技術和現代電力電子技術開發的新型電源。由于采用AC-DC-AC-DC的變換技術,時間控制達到0.1毫秒級精度、控制響應和控制精度大大提高;直流輸出使焊接工藝性顯著改善;32位微控制器(MCU)與電子技術的采用使該設備具有更多功能,包括中高頻采樣、數字控制、監控、故障診斷與保護、數據傳輸?shù)取?/p>
◆設備原理:
逆變直流電阻點焊電源是采用IGBT逆變技術、利用兩片32位微機控制技術和現代電力電子技術開發的新型電源。由于采用AC-DC-AC-DC的變換技術,時間控制達到0.1毫秒級精度、控制響應和控制精度大大提高;直流輸出使焊接工藝性顯著改善;32位微控制器(MCU)與電子技術的采用使該設備具有更多功能,包括中高頻采樣、數字控制、監控、故障診斷與保護、數據傳輸?shù)?。該?lèi)設備特別適合于銅、鋁等有色金屬材料的點焊、合金材料的點焊、精密零件的點焊和高質量產品的點焊。
產品描述:
◆每分鐘最高可輸出焊點1200個;
◆1KHZ、2KHZ、4Khz、5kHz逆變頻率,控制精度高,焊接時間可以精確到0.25毫秒或0.125毫秒;
◆LCD顯示直觀,觸摸液晶顯示屏,操作方便;
◆接口功能完善,配RS232通訊接口,適合各類自動化專機配套;
◆恒定電流、恒定電壓、恒定功率、定脈寬等控制方式,適合多種材料多種產品焊接;
◆三段加熱方式,電流緩升緩降控制;
◆設定參數上、下限監控;
◆產品型號齊全,適應面廣。

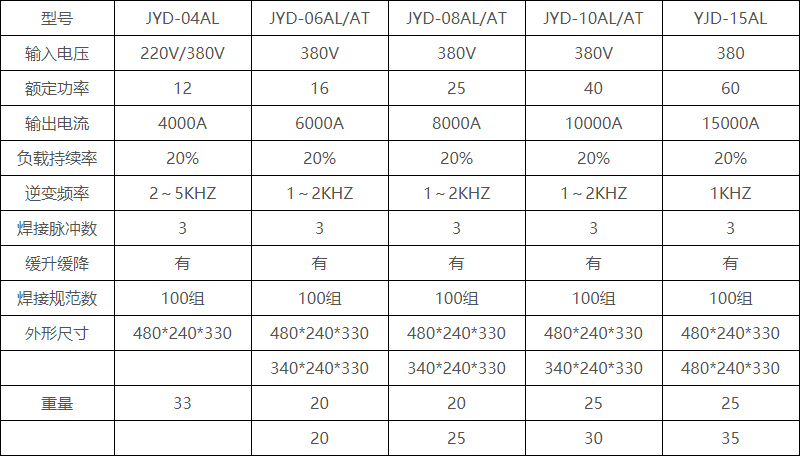

逆變點焊機規格型號:
型號 | JYD-04AL | JYD-06AL/AT | JYD-08AL/AT | JYD-10AL/AT | YJD-15AL |
輸入電壓 | 220V/380V | 380V | 380V | 380V | 380 |
額定功率 | 12 | 16 | 25 | 40 | 60 |
輸出電流 | 4000A | 6000A | 8000A | 10000A | 15000A |
負載持續率 | 20% | 20% | 20% | 20% | 20% |
逆變頻率 | 2~5KHZ | 1~2KHZ | 1~2KHZ | 1~2KHZ | 1KHZ |
焊接脈沖數 | 3 | 3 | 3 | 3 | 3 |
緩升緩降 | 有 | 有 | 有 | 有 | 有 |
焊接規范數 | 100組 | 100組 | 100組 | 100組 | 100組 |
外形尺寸 | 480*240*330 | 480*240*330 | 480*240*330 | 480*240*330 | 480*240*330 |
340*240*330 | 340*240*330 | 340*240*330 | 480*240*330 | ||
重量 | 33 | 20 | 20 | 25 | 25 |
20 | 25 | 30 | 35 |
逆變點焊機特點:
1、電流直流輸出,焊接電流為脈動直流(且波紋度?。荒孀冾l率1~8KHZ,通電時間控制周期為0.1ms,放電時間可任意調節控制;
2、可實時監控電流、電壓、功率;
3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能;可極大減少產品焊接不良率。
4、三段加熱設定,帶電流緩升緩降功能,可有效解決“飛濺”,更加保證了焊接的穩定性。
5、電極壽命能有效延長。節能50%以上。
逆變點焊機特別適合以下行業或材料高要求焊接:
汽車零配件|汽車電子|汽車電器|電光源|各類型電感漆包線|電池鎳片、組合電池|精密漆包線 焊接
電聲器件|受話器|喇叭漆包線 焊接
網絡濾波器模組|網絡變壓器漆包線焊接
不銹鋼、銅片、銅編織、銅線、精密五金件焊接等等
適合配套各種自動化焊接設備!
