一、設計方案簡介
根據貴公司產品特點,設計一款性價比高的焊接設備,本方案所設計的TO46/TO56封帽儲能點焊機,密封性好,本機焊接電源部分采用電容儲能放電焊接,主要適用于TO46/TO56,晶體管激光二極管等大功率器件的封裝焊接。傳動部分采用氣動加壓,能保證足夠的焊接壓力,通過四柱滾珠模架的精確導向確保上下電極的平整度。焊接操作輕松,可靠。在電子元件行業得到廣泛應用。該封帽機具有調整儲能電壓,充放電,氣動加壓,氣動卸載等功能。該機采用進口可控制硅作充放電控制,動作穩定可靠、保護功能完善、工藝參數調整方便,操作安全可靠,配套真空手套及充氮保護的優點,廣泛應用于封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器,激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器,是晶體管生產企業工藝改良的首先設備。
一、設計方案簡介
根據貴公司產品特點,設計一款性價比高的焊接設備,本方案所設計的TO46/TO56封帽儲能點焊機,密封性好,本機焊接電源部分采用電容儲能放電焊接,主要適用于TO46/TO56,晶體管激光二極管等大功率器件的封裝焊接。傳動部分采用氣動加壓,能保證足夠的焊接壓力,通過四柱滾珠模架的精確導向確保上下電極的平整度。焊接操作輕松,可靠。在電子元件行業得到廣泛應用。該封帽機具有調整儲能電壓,充放電,氣動加壓,氣動卸載等功能。該機采用進口可控制硅作充放電控制,動作穩定可靠、保護功能完善、工藝參數調整方便,操作安全可靠,配套真空手套及充氮保護的優點,廣泛應用于封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器,激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器,是晶體管生產企業工藝改良的首先設備。

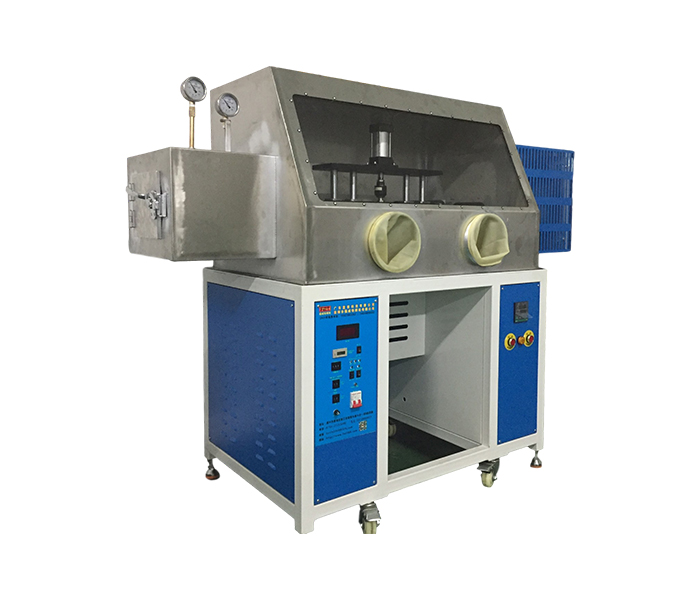

工作流程:
人工將工件放置在左側的傳遞箱內,然后關閉左側腔門,然后啟動真空泵閥門真空抽空;再從中間的主箱內的氮?dú)庀鋬?nèi)打開左側箱體左內腔門,把工件放進主箱內,在氮?dú)獾谋Wo(hù)下進行焊接封帽; 所有的焊接完成后再打開主體箱內的右側腔門,將焊接封帽好的TO46放進最右側的加熱箱進行加熱,最后從右側的加熱箱取出完成的產品。
1.機身:底部支撐結構采用工業鈑金制作,表面經過氧化噴涂烤漆,外觀非常漂亮,且耐臟;臺面上箱子采用304不銹鋼焊接做成的密封箱結構,使用壽命長等優點,結構、強度足夠穩定;為其他動作機構提供足夠的受力支撐點及工作平臺 。
2.加壓機構:設計采用氣缸作為加壓源,由優質進口電磁閥控制。
3.焊接電源:根據產品焊接要求,設計選用的是電容儲能式點焊機作為電源,確保整機焊接電流輸出穩定、強勁,保證產品焊接的可靠性。
4.操作控制系統 :采用PLC控制電路,7寸的液晶觸摸屏,操作簡單、直觀。

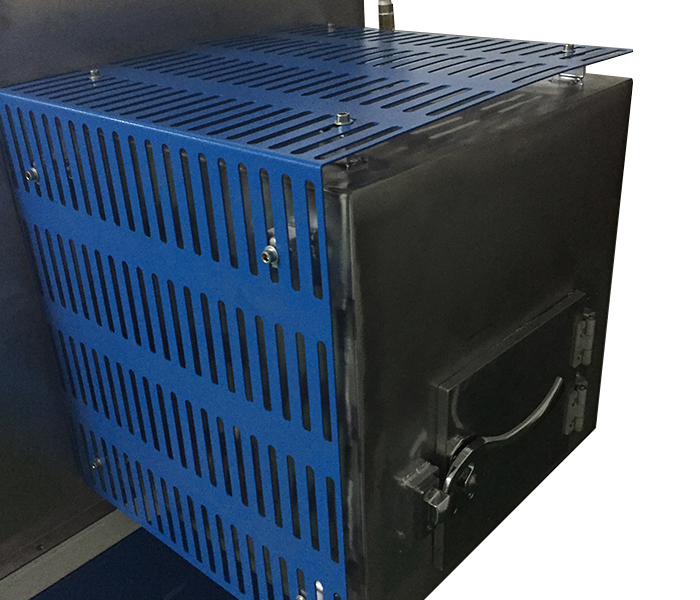

5.送料機構 :設計采用三個密封箱連接在一起的整體,左側小箱是傳遞門箱(焊接工件就是先從傳遞門箱放工件進去,然后就會打開真空泵閥門抽掉里面的空氣),中間是一個比較大的焊接密封箱,里面充滿氮?dú)?,工件就在里面有氮?dú)獗Wo(hù)下焊接(焊接腔內的工件是由傳遞倉抽空后傳送過來的),焊接完成所有工件后再傳遞到右側的加熱腔倉的箱內進行加熱,最后取出焊接好的工件。
6.操制系統:PLC處理器傳輸各種數值,操作簡單、 方便調整焊接位置、速度。
7.主要特點:
(1)四軸導柱導套機頭,精度高;
(2)下電極平臺X-Y可調;
(3)帶露點儀,帶電壓檢測;
(4)帶加熱、抽真空;
(5)全304不銹鋼密封腔體
二、設備參數:
序號 | 項目 | 參數 |
1 | 焊接電源 | 3KVA |
2 | 輸入電壓 | 220V |
3 | 額定功率 | 3KVA |
4 | 電容容量 | 15000UF |
5 | 最大輸出熱量 | 1500 J |
6 | 焊接能力 | 黃銅1+1,晶體管封帽直徑:6MM(0.8-1mm柯伐合金) |
7 | 最大生產效率 | 240件~600件/小時 |
8 | 顯示屏 | 7寸 |
9 | 焊接機頭 | 四柱導向機 |
10 | 可調電壓 | 1-400V |
11 | 最大電極壓力 | 3000N |
12 | 焊接氣缸 | ?63×50 |
13 | 控制系統 | PLC控制 |
14 | 焊接方式 | 人工上下料焊接 |
15 | 整機重量 | 400KG |
16 | 額定氣源壓力 | 0.6MPa |
17 | 真空倉真空度 | -0.08 MPA |
18 | 主腔體壓力值 | -0.01~-0.1MPA |
19 | 密封箱裝腔體 | 304不銹鋼材料 |
20 | 焊接變壓器 | 國標T2純紫銅 |
三、設備用料:
序號 | 項目 | 品牌 | 產地 |
1 | 可控硅 | 西門康 | 德國 |
2 | 觸摸屏 | 顯控 | 中國 |
3 | 氣缸 | AIRTAC | 中國臺灣 |
4 | 電磁閥 | AIRTAC | 中國臺灣 |
5 | 節流閥 | AIRTAC | 中國臺灣 |
6 | 感應器 | 歐姆龍 | 日本 |
四、設備制造標準
1.設備結構設計合理,著力平衡,表面無銳邊尖角,旋轉部件有防護罩,使用耐涂料烤漆,顏色以本公司標準,(顏色可按要求定制)。
2.設備有防觸電保護功能,電線無裸露,所有線束、氣管等排布整齊美觀,性能標準符合標準,通用性強、精度高、性能可靠。
3.定位工裝夾具拆裝方便,牢固可靠。
4.保證每天連續工作20小時。
5.機構控制系統、電氣控制系統,動作靈敏,性能穩定,操作簡單、安全,有急停和防誤操作功能。
6.設備參數設定有安全鎖,防止人員隨意修改。
7.裝置名稱,各開關動作標注標識等。
8.《電阻焊設備的額定值與運行條件》 GB/T8366-2008。
9.《電阻焊機的安全要求》 GB/15578-2008。
10.《電阻焊機的控制器通用技術條件》 JB/T10110-2008。
11.《固定式點、凸焊機》 JB/T10101-2000。
12.《電阻焊機變壓器通用技術條件》 JB/T9529-2008。
五、安裝場地及調試購方準備事宜
1.配電盤、電源線。
2.設備連接工作、地線設置工作(水、電、氣到工作站安裝位置),一次電源到達設備安裝現場,電源220V。
3.裝、卸設備所需輔助吊裝設備。
4.施工、調試用工件等需方提供試件進行試焊(具體數量另行商議)。
5.在安裝調試期間,制造方對需方技術人員、操作人員、維修人員進行機器操作、保養、機械電器維修、使用注意事項,安全等方面技術培訓。
6.其它未盡事宜。
六、設備技術協議概況
1.若執行設備技術協議過程中有增減或變更項目,雙方可以在中標價的原則基礎上另行確定。
2.技術協議、有效報價書、購置合同共同組成采購合同文件,合成具有同等法律效力。
3.技術協議不產生任何費用。
七、服務及執行要求
1.技術協議執行:甲、乙雙方嚴格根據技術協議所列技術項目進行設備制造,交付,調試,驗收。中途甲乙雙方如遇技術瓶頸事項,任何一方可向?qū)Ψ教岢黾夹g(shù)協議修訂,以達成共識并執行。
2.技術協議作為設備構成指標,合同執行完畢,技術協議同時執行完畢,作為設備驗收依據,甲乙雙方按技術協議和合同要求共同作為設備驗收標準進行驗收,甲方簽收驗收?qǐng)?bào)告。
八、售后服務
免費維保一年,非人為損壞,免費維修, 對自然災害,操作不當?shù)膿p壞,視情況收費,費用另議。終身維護,設備有故障時,接報修報告后省內48小時內維修員到達現場。
